真空熱處理爐控制系統設計

 　　真空熱處理爐控制系統設計

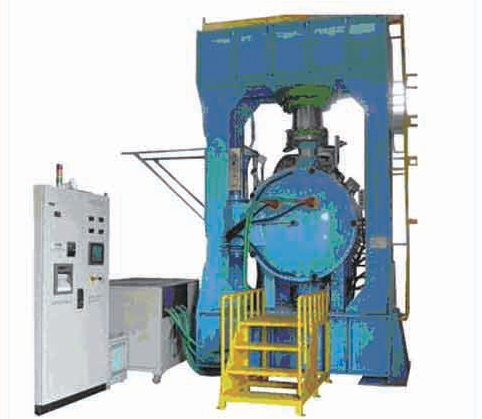

　　真空熱處理爐是現代熱處理的重要設備。對真空度的控制采用PLC的MOV指令和CMP指令依次啟動機械泵、羅茨泵、擴散泵，對真空爐抽真空。對真空爐的加熱和保溫過程采用了PID閉環控制，使加熱過程的溫度能夠更快速、更精確的達到設定溫度。在對真空爐的加熱控制過程中，要通過A／D轉換把模擬量轉變為PLC可以處理的數字量，PLC的處理結果也要經過D／A轉換把數字量轉變為電壓或電流等模擬信號。最后分別把時間和溫度作為兩個坐標軸在Picture控件上給出加熱的溫度曲線。

　　真空熱處理技術的崛起和迅速發展,一方面源于工業技術發展的需要,另一方面是由于真空熱理具有其它熱處理不可比擬的突出優點。真空熱處理幾乎可實現全部熱處理工藝,諸如淬火、退火、回火、滲碳、氮化,在淬火工藝中可實現氣淬、油淬、硝鹽淬火、水淬等,還可以進行真空釬焊、燒結、表面處理等。真空熱處理爐熱效率較高,可實現快速升溫和降溫,可實現無氧化、無脫碳、無滲碳,可去掉工件表面上的磷屑,并有脫脂、除氣等作用,從而達到表面光亮凈化的效果。由于其具有一系列優點,已不斷被各行各業從事熱處理的人們所認識、開發研究,并使其應用范圍越來越廣泛,技術性能不斷提高。真空熱處理爐控制系統主要包括抽真空控制系統和溫度控制系統。
